Hidegvégi rendszer a Szaud-Arábiai üvegpalack-gyártó üzem részére

2015 őszén üzembe helyezték a szaúd-arábiai Rijádban található The National Company for Glass Industries (ZOUJAJ) új olvasztókemencéjét, amely palack- és csomagolóüveg gyártására szolgál. A teljes hidegvégi rendszert, beleértve a palackszállító rendszereket, a palettázókat, a zsugorfóliázó rendszert, a raklapszállító rendszert, valamint a hálózatba kapcsolt vezérlőszoftvert is a ZOUJAJ régóta együttműködő partnere és vezető nemzetközi berendezésgyártója, az MSK szállította.

Átfogó megoldás

Az MSK több éven keresztül, a szaúd-arábiai üvegpalack-gyártó projektvezetőivel szoros együttműködésben fejlesztette ki a National Glass Zoujaj úgynevezett „Bővítési Projektjéhez” szükséges hidegüzemi berendezéskoncepciót. „A National Company for Glass Industries (ZOUJAJ), egy szaúd-arábiai részvénytársaság, amely üvegpalackok gyártásával foglalkozik, nemrég megkezdte bővítési projektjének kereskedelmi termelését” – magyarázza Yousef Al-Salman, a National Company for Glass Industries (ZOUJAJ) vezérigazgatója. „A teljes hidegvégi megoldás (a palackszállító rendszertől egészen a raklapszállító rendszerig) gépszállítására, szerelésére és üzembe helyezésére, kulcsrakész alapon a ZOUJAJ az MSK-t bízta meg, figyelembe véve a vállalat referenciáit, korszerű technológiáját, szaktudását, valamint gyors utólagos karbantartási szolgáltatásait és együttműködését. Az üzem elindítása óta eltelt néhány hónapban az MSK által telepített és üzembe helyezett rendszerek az elvárásainknak megfelelően működnek” – tette hozzá Yousef Al-Salman. Az MSK már 2006-ban is szállított két új, teljesen automata palettázót automata tálcakészítő berendezésekkel a meglévő kemencéhez. Az üveggyártót különösen lenyűgözte a második kemencéhez most szállított átfogó megoldás koncepciója, amely két szinten valósul meg. Az MSK által szállított valamennyi hidegvégi berendezés, az üvegolvasztó kemence utáni hűtőkemencétől egészen a raklapcsomagoló rendszerig, egyetlen forrásból, kulcsrakész rendszerként került telepítésre. Ezáltal elkerülhetővé vált számos olyan komponenskapcsolat, amely potenciális hibaforrást jelenthetne, továbbá lehetővé vált a teljes rendszer egységes vezérlőszoftverrel történő hálózatba kapcsolása.

Prémium minőségű palackszállító rendszer

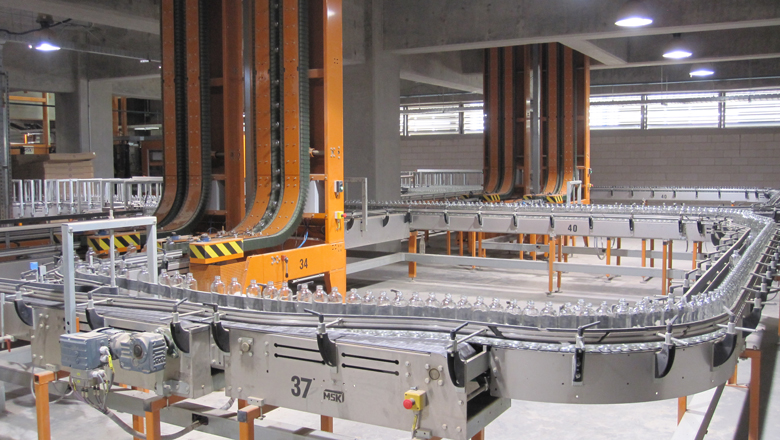

Az üveg hűtőkemencéjétől kezdve az MSK palackszállító rendszerei veszik át a gyártás irányítását két gyártósoron, és biztosítják a palackok folyamatos áramlását az ellenőrző berendezéseken keresztül egészen a raklapozó állomásig. Mivel a gyártás két szinten zajlik, az MSK palack süllyesztő berendezései a palackokat a második emeletről az első szintre továbbítják, ahol a palettázók és a zsugorfóliázó rendszer található. Az MSK palackszállító rendszerei rozsdamentes acélból és prémium minőségű alkatrészekből készülnek, ezáltal különösen hosszú élettartamot biztosítanak. A rendszerek vezérlését az MSK EMSY szoftvere végzi.

Központi raklap előkészítés

Az MSK raklapozó rendszerét egy központi raklap-előkészítő sor látja el üres raklapokkal. Az üres raklapokat ezen az állomáson az alapfólia elhelyezése mellett karton- vagy műanyag alaplapokkal is ellátják. Egy MSK szállítókocsi továbbítja az előkészített üres raklapokból álló rakományt a két újonnan telepített palettázóhoz.

Jelentős megtakarítás az univerzális raklapozásnak köszönhetően

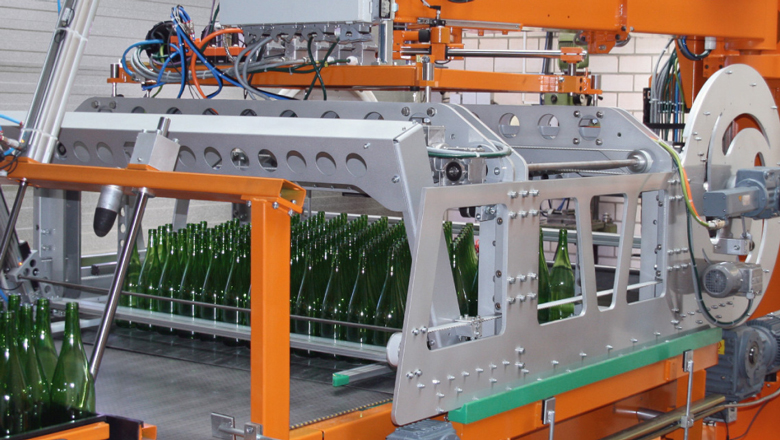

Az MSK Duotech forgókaros palettázó rendszer és az MSK Unitech univerzális fej kombinációja jelentős előnyöket kínál. A megfogócsöves rendszerhez képest az univerzális megoldás gyors és egyszerű munkaváltást tesz lehetővé. Emellett jelentősen csökkenti a levegő fogyasztását, továbbá a megfogócsövek kopása esetén nincs szükség azok későbbi cseréjére és pótalkatrészek beszerzésére. Az új palettázókat MSK tálcakészítő berendezésekkel is felszerelték.

Rugalmas raklapcsomagolás a globális piac számára

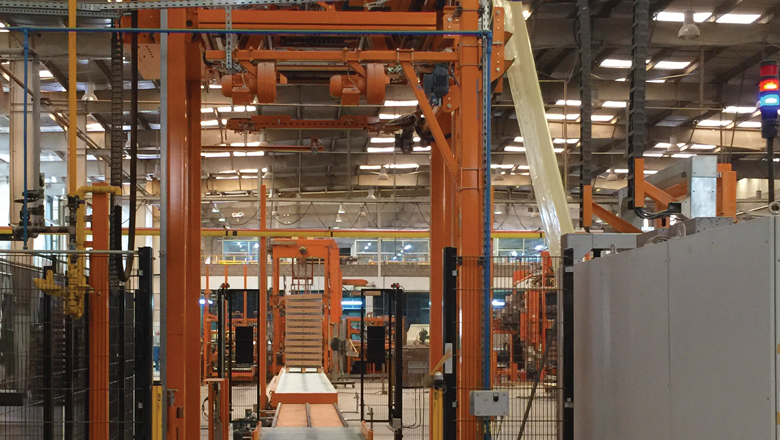

A kész raklapokat egy MSK Multitech zsugorfóliázó gép csomagolja erős, UV-védelmet biztosító fóliával. Az MSK alázsugorító rendszere a fóliát mélyen a raklap alapja alatt rögzíti, ezáltal nagy rakomány-stabilitást biztosít kisebb fóliavastagság mellett is. A gazdaságos és megbízható MSK Econotech biztonsági zsugorító rendszer forró levegővel kíméletesen melegíti a fóliát, ezáltal növeli annak fáradással szembeni ellenálló képességét, még hosszabb ideig tartó szabadtéri tárolás esetén is.
A szaúd-arábiai régió részére az MSK Multitech csomagolórendszer ideális megoldást jelent, amelyet egyre több üveggyártó alkalmaz. A gép többféle formátum kezelésére alkalmas, és akár négy különböző fóliaformátummal is felszerelhető. „Ez lehetővé teszi például az európai és a tengerentúli raklapok rugalmas csomagolását is. Ez fontos követelmény a világpiacra termelő gyártók számára” – magyarázza Uwe Jonkmanns, az MSK Értékesítési és Marketing Igazgatója.

Automatizált raklapszállítás szállítókocsis logisztikával

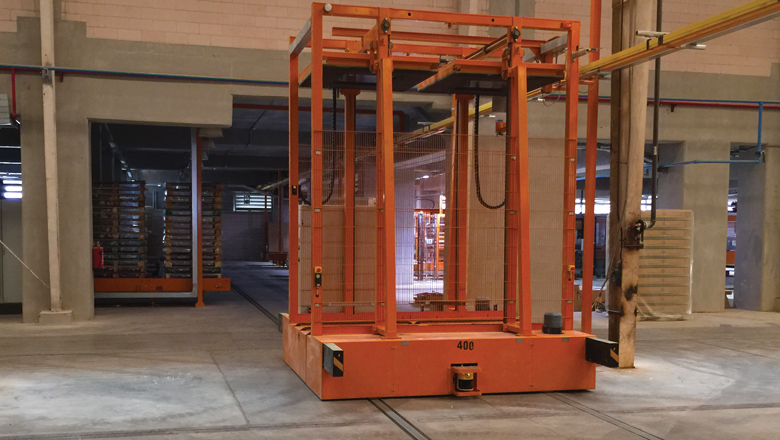

Egy két raklaphelyes MSK raklapszállószállító kocsi kapcsolja össze egymással a különálló, helyhez kötött szállítópályákat. Igény esetén a még becsomagolatlan üvegraklapokat a szállítókocsi a különböző raklapozó sorokról a zsugorfóliázó rendszerhez szállítja. Itt a szállítókocsi nemcsak az újonnan telepített gépeket szolgálja ki, hanem a korábban telepített, az első kemence termelését kezelő palettázókat is. A szállítókocsi a teljes rendszerbe integrált raklap-előkészítő sort is kiszolgálja az üres raklapok előkészítéséhez. Összességében, a mobil raklapszállító rendszer akár 60 raklap/óra kapacitásra van kialakítva. A rendszer kiváltja a targoncás közlekedést az egyes gyártósorok között, ezáltal csendes, megbízható és automatizált anyagáramlást biztosít.

Hálózatba kapcsolt informatikai rendszer az MSK EMSY 5 segítségével

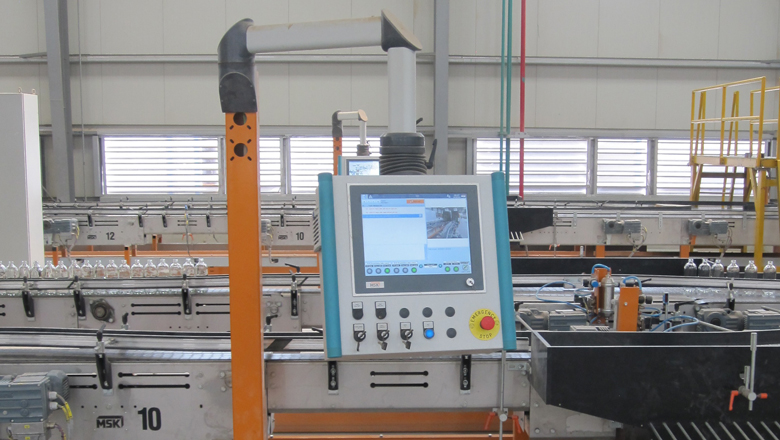

A National Glass üzemében a teljes hidegvégi rendszert az MSK EMSY szoftver vezérli, amit az MSK kifejezetten saját berendezéseihez fejlesztett. Az intuitív, 3D animációkat alkalmazó vizualizációs szoftver megkönnyíti a kezelést és lerövidíti a betanuláshoz szükséges időt. Miután a paraméter megadásra kerül, az automatikusan továbbítható a rendszer többi gépéhez. A szoftver lehetővé teszi a termékek nyomon követését a teljes logisztikai rendszeren keresztül, valamint a teljes rendszer vezérlését is. Különleges előnyt jelent, hogy a raklapozók és az ugyanabban a csarnokban található palackszállító rendszer egyaránt ugyanarról az EMSY terminálról üzemeltethetőek. Ez csökkenti a hardver költségeit és helyigényét is.

Együttműködés partnerként

A ZOUJAJ és az MSK már a következő projekten is együtt dolgozik. A sikeres együttműködés eredményeként az MSK 2016-ban ismét új hidegvégi berendezéseket szállít, beleértve a palackszállító és palettázó rendszereket is az első kemencéhez.
